傳感器類型

TEV傳感器、AA超聲波傳感器、AE超聲波傳感器、HFCT高頻電流傳感器、UHF特高頻傳感器

地電波檢測參數

頻率范圍：1～100MHz，測量范圍：0～65dBmV，誤差：±1dB，分辨率：1dB， 線性度誤差：≤10%

非接觸式超聲波參數

諧振頻率：40kHz，測量范圍：-10～75dBμV，誤差：±1dB，分辨率：1dB，外差頻率：38.4kHz，靈敏度：-68dB， 線性度誤差：≤10%

接觸式超聲波參數

頻率范圍：20～300kHz，線性度誤差：≤±10%，峰值靈敏度：≥80dB(V/(m/s))，檢測范圍：-10～75dBμV

高頻電流參數

頻率范圍：0.5～30MHz，測量范圍：0～65dBmV

特高頻參數

頻率范圍： 300～1500MHz， 測量范圍：-80～-20dBm

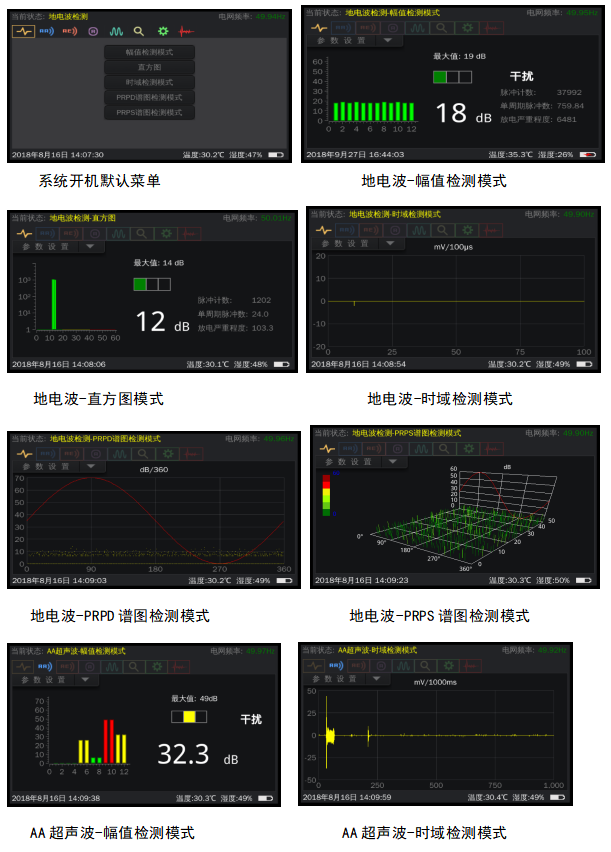

地電波檢測功能

1、幅值檢測模式：可連續觸發或單次觸發采集，測試局部放電信號dB值、脈沖數及嚴重程度，用黃、綠、紅三色來指示放電的嚴重程度，可設置脈沖計數時間以及脈沖計數閾值，內置算法判斷干擾和放電。

2、直方圖模式：顯示脈沖數與dB值之間的關系，可連續觸發或單次觸發采集，用黃、綠、紅三色來指示放電的嚴重程度。

3、時域圖譜模式：顯示地電波信號的原始波形，可設置觸發閾值及進行mV與dB轉換。

4、相位圖譜模式：顯示地電波信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。

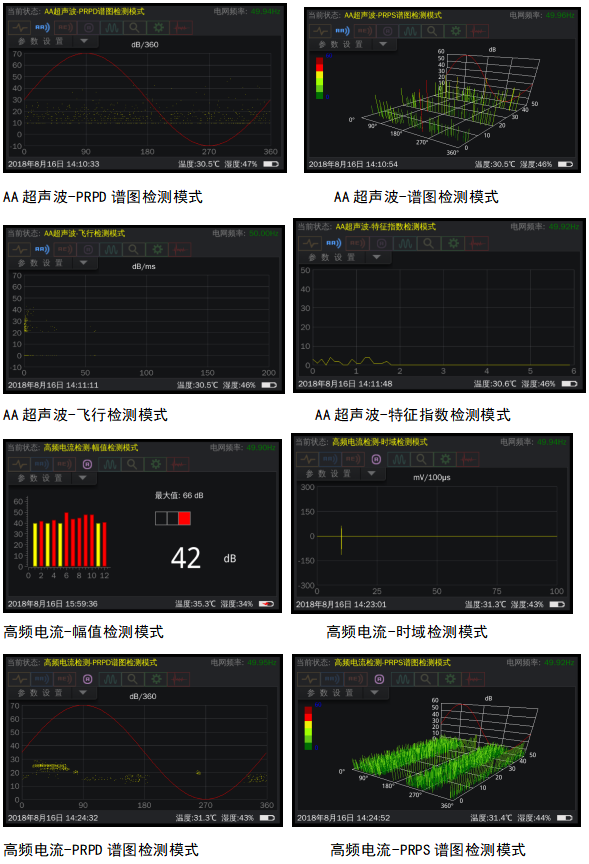

非接觸式超聲波檢測功能

1、幅值檢測模式：可連續觸發或單次觸發采集，測試局部放電信號dB值、脈沖數及嚴重程度，用黃、綠、紅三色來指示放電的嚴重程度?？稍O置聲音保存時間、聲音音量及是否進行聲音保存，可進行mV與dB轉換。置算法判斷干擾和放電。

2、時域圖譜模式：顯示超聲信號的原始波形，可進行mV與dB轉換，可設置觸發閾值、采樣周期。

3、相位圖譜模式：顯示超聲信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。

4、飛行檢測模式：顯示相鄰放電脈沖時間間隔與幅值之間的關系，可設置閾值。

5、特征指數檢測模式：顯示相鄰放電脈沖時間間隔與放電頻次之間的關系，可設置閾值。

接觸式超聲波檢測功能

1、幅值檢測模式：顯示超聲信號有效值、最大值、頻率成分信息，可連續觸發或單次觸發采集。

2、時域圖譜模式：顯示超聲信號的原始波形，可進行mV與dB轉換，可設置觸發閾值、采樣周期。

3、相位圖譜模式：顯示超聲信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。

4、飛行檢測模式：顯示相鄰放電脈沖時間間隔與幅值之間的關系，可設置閾值。

5、特征指數檢測模式：顯示相鄰放電脈沖時間間隔與放電頻次之間的關系，可設置閾值。

高頻電流檢測功能

1、幅值檢測模式：可連續觸發或單次觸發采集，測試局部放電信號dB值，用黃、綠、紅三色來指示放電的嚴重程度。

2、時域圖譜模式：顯示高頻電流信號的原始波形，可設置觸發閾值。

3、相位圖譜模式：顯示高頻電流信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。

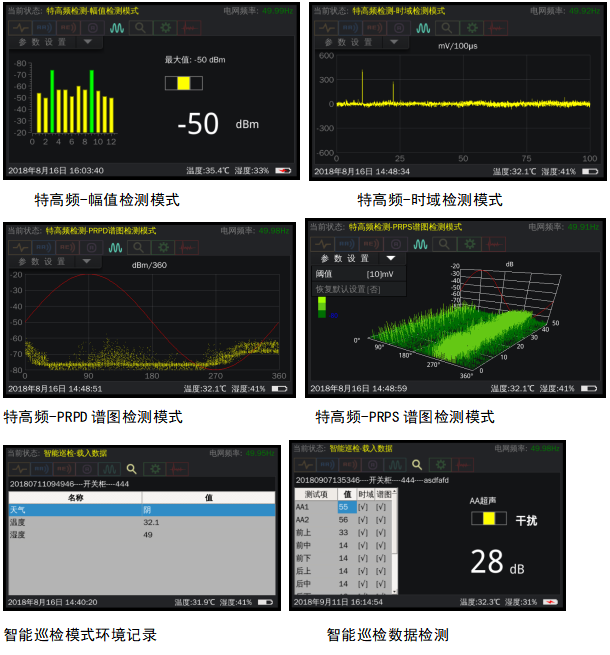

特高頻檢測功能

1、幅值檢測模式：可連續觸發或單次觸發采集，測試局部放電信號可進行mV與dBm轉換，用黃、綠、紅三色來指示放電的嚴重程度。

2、時域圖譜模式：顯示特高頻信號的原始波形，可設置觸發閾值，可進行mV與dBm轉換。

3、相位圖譜模式：顯示特高頻信號的PRPD、PRPS圖譜，通過修改閾值設置可消除干擾。

數據管理功能

主要功能：天氣環境記錄、背景噪聲記錄、測試值記錄、任務刪除、數據自動保存、數據自動上傳、報表自動生成。

注：此功能需要配合上位機軟件使用。

系統設置功能

1、電網頻率：可設置測試電網的頻率。

2、設備型號：顯示設備信息。

3、時間設置：設置系統時間。

4、顯示聲音設置：設置屏幕亮度，按鍵音，以及按鍵背光。

5、語言設置：可切換中文和英文。

6、自動關機設置：設置自動關機的等待時間。

7、恢復出廠設置：設置系統恢復出廠值。

典型圖譜功能

具有顯示典型放電圖譜功能

信號同步

內同步及市電電源同步

聲音監測

可對非接觸式超聲波信號進行監聽，配置耳機

電池

8000mAh，聚合物鋰電池

連續工作時間

≥8小時

產品尺寸

267mm（長）×150mm（寬）×80 mm（高）

主機重量

≤0.8kg
